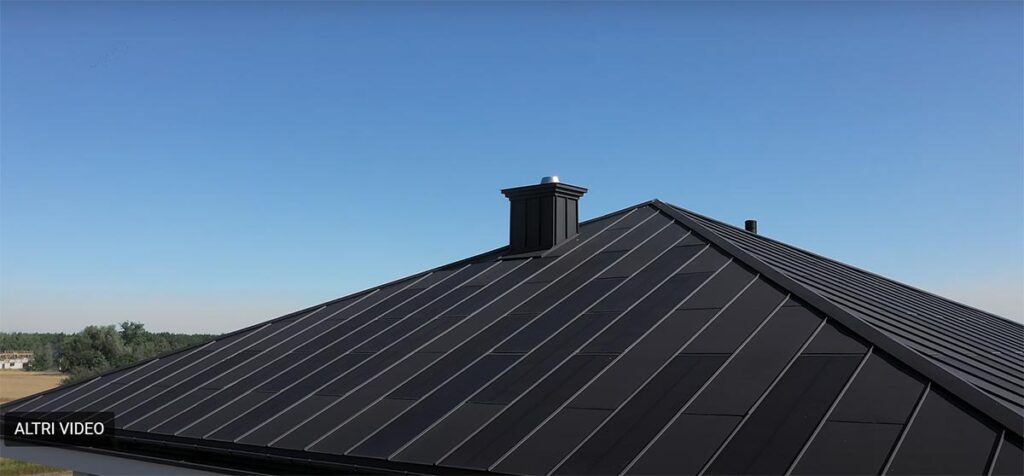

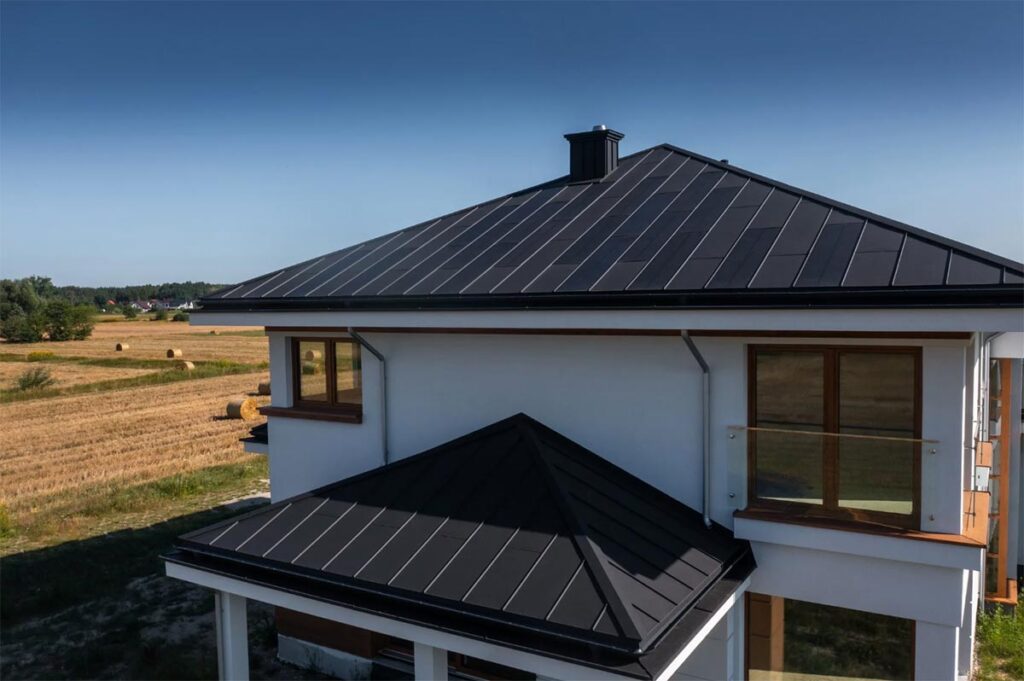

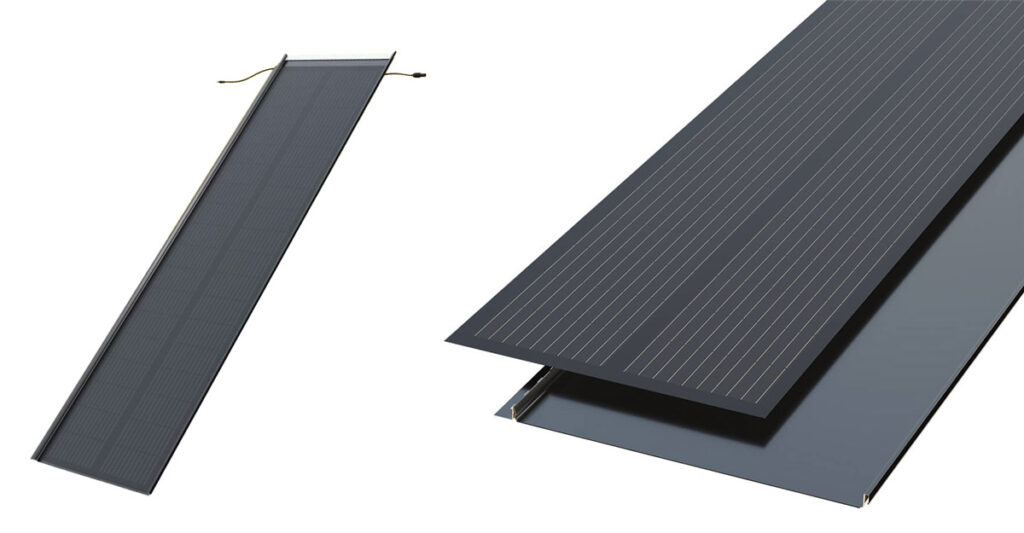

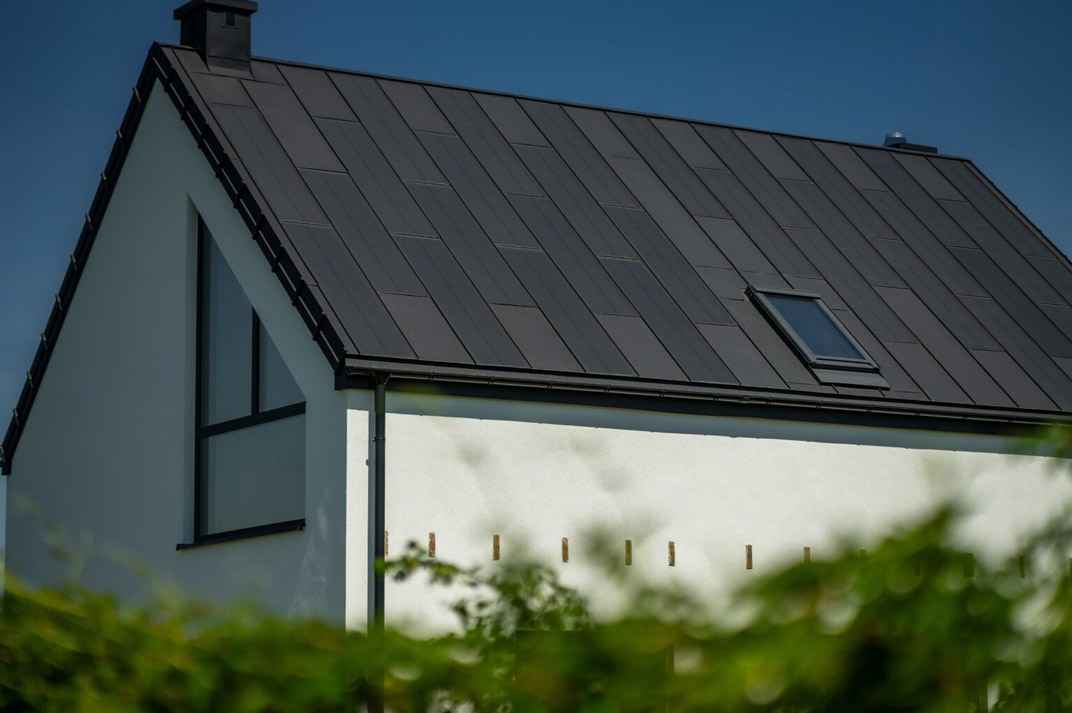

La posa di pannelli fotovoltaici sovrapposti alla copertura introduce spesso elementi sporgenti, staffaggi e cablaggi a vista, con effetti su continuità estetica, tenuta agli agenti atmosferici e manutenzione. Solargraf® su lastra Fibrograf® affronta questi aspetti integrando il modulo fotovoltaico direttamente nella lastra della copertura metallica modulare a giunto aggraffato, conferendo continuità architettonica e ponendo l’impiantistica nella sottostruttura.
Che cos’è (BIPV)
Il sistema rientra nella categoria BIPV – Building Integrated Photovoltaics: la combinazione tra lastra di copertura Fibrograf® e moduli Solargraf® realizza una superficie attiva che unisce produzione energetica, protezione dagli agenti atmosferici e integrazione architettonica.
Vantaggi principali

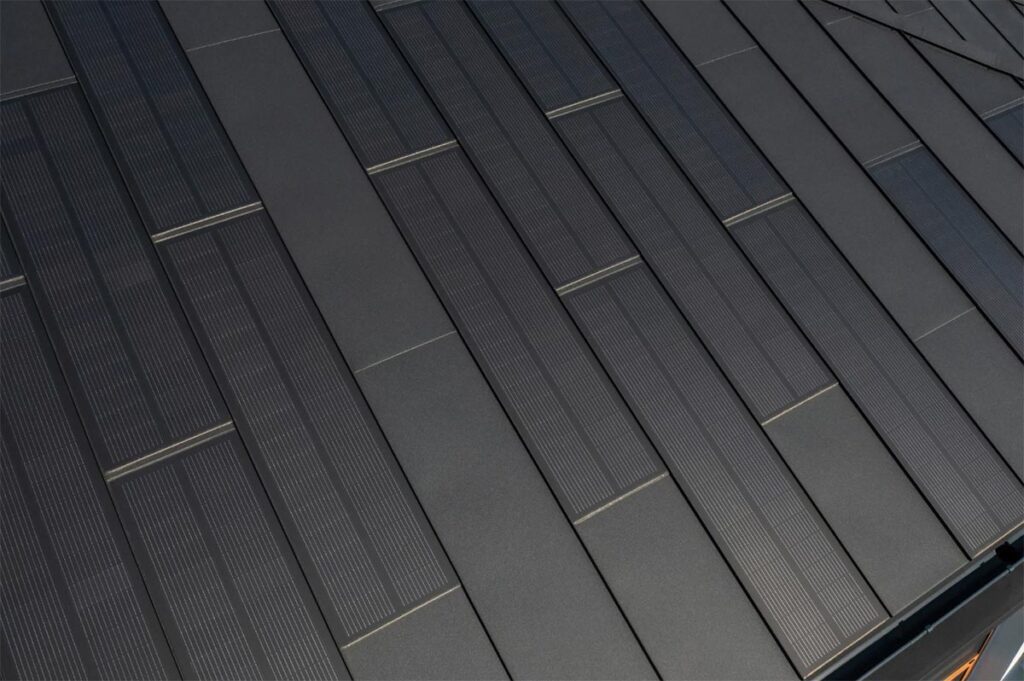

- Integrazione a filo lastra: assenza di elementi sporgenti; effetto visivo uniforme in facciata e copertura.
- Impiantistica non a vista: cablaggi, ottimizzatori e inverter previsti nella soluzione e alloggiati in sottostruttura.

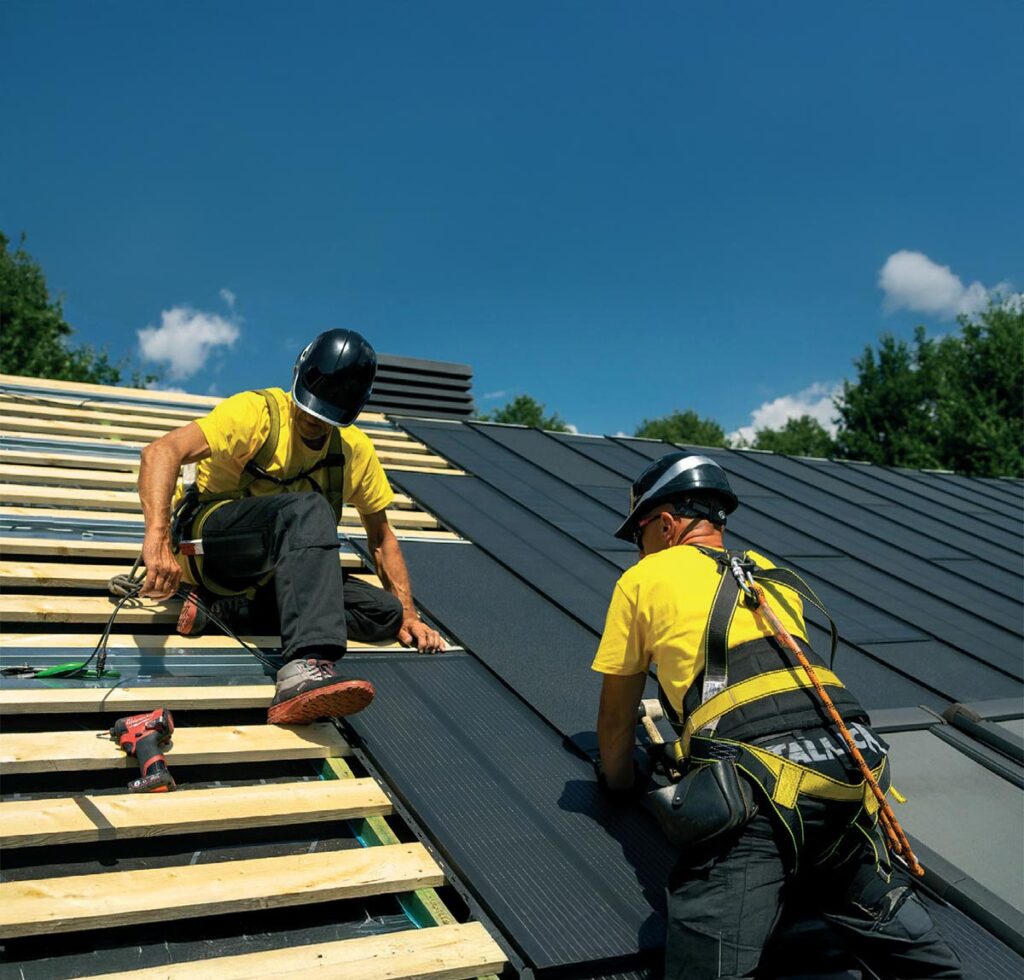

- Installazione e modularità: posa a incastro a scatto (click) su pannelli modulari; componenti accessori dedicati (scossaline, cablaggi ecc.).
- Prestazioni e durabilità: copertura concepita per impermeabilità e resistenza agli agenti atmosferici; superficie in vetro temprato.
Sostenibilità dei materiali
- Acciaio XCarb® a basso contenuto di carbonio, almeno 75% riciclato e prodotto con energia 100% rinnovabile (ArcelorMittal).
Dati tecnici essenziali
- Sistema di posa: incastro a scatto (click)
- Altezza ribattuta: 22 mm
- Larghezze: 558 mm (totale) • 527 mm (utile)
- Materiale lastra: acciaio XCarb® 0,5 mm
- Lunghezza lastra: 2.040 mm
- Banda testa-coda (ancoraggio): 30 mm
- Peso lastra: 15 kg
- Pendenza minima di falda: > 9°
- Connettori: MC4 EVO2 (compatibilità MC4)
- Cavi di collegamento: 4 mm², asimmetrico
- Strato superiore: vetro temprato
